Поздравляем Цзинь Цзин с успешной поставкой проекта компрессорного блока для крупного морского бурового судна CNOOC.

7 августа 2026 года Делегация, состоящая из ведущей группы по приему FAT проекта CNOOC и сертифицированных специалистов по инспекциям из Тяньцзиньского филиала Китайского классификационного общества (CCS), посетила производственную базу Цзиньцзина для проведения полного процесса Фабричного приемного испытания (FAT), проверки производительности, инспекции конструктивной и электрической системы управления на комплексе скользящих компрессоров воздуха, независимо разработанном и изготовленном Цзиньцзином для морских нефтегазовых месторождени Успешно прошедший сертификацию общества классификации CCS и строгий технический обзор, указанный CNOOC, полное оборудование было официально поставлено. Это вехое достижение еще больше укрепляет лидирующую позицию Цзинькина в области специального оборудования для сжатого воздуха для морской инженерии, обеспечивая надежную поддержку стабильной ввода в эксплуатацию и долгосрочной безопасной эксплуатации оффшорных буровых платформ и проектов развития нефти и газа в Бохайском море, Восточно-Китайском море и Южно-Китайском море.

Всеобъемлющая проверка на месте в строгом соответствии со стандартной системой морской инженерии

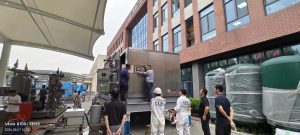

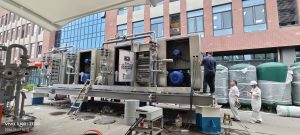

На месте приема FAT технический персонал провел сборку и отладку оборудования, в то время как эксперты общества классификации CCS и команда проекта CNOOC осмотрели все оборудование, трубопроводы и системы электрического управления на месте и провели заводные испытания приема
Во время приема технические эксперты из проекта CNOOC и сертифицированные геодезисты CCS провели индивидуальную инспекцию полного оборудования, установленного на скользях, в соответствии с Технической спецификацией для закупки скользях воздушного компрессора на морских нефтегазовых месторождениях, API 619, GB/T 150 кодексов сосудов под давлением и стандартами инспекции CCS для оборудования на морских объектах. Инспекция охватила шесть основных модулей: механический основной корпус, антикоррозионная конструкция, трубопроводная система, автоматическое управление прибором, электрическая безопасность, снижение шума и вибрации.

Verification of Complete Skid Structure &Integration Integrity

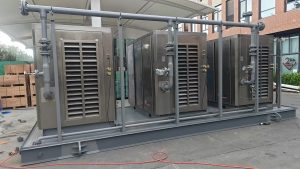

Шасси из нержавеющей стали является коррозионостойким и особенно подходит для окружающей среды морских буровых платформ

Группа экспертов осмотрела на месте интегрированную базу для скольжения, корпус из нержавеющей стали 316L, устойчивый к дождю, и несущую конструкцию подъемной клапаны, и рассмотрела конструктивные проектные документы, включая отчеты о расчетах, проверяющие подъемные клапаны с коэффициентом нагрузки безопасности 2,0 и общим сроком службы конструкции 30 лет для полного оборудования. Принимая интегрированную конструкцию, установленную на скользке, скользка предварительно устанавливает все трубопроводы и приборовые проводки для блоков воздушного компрессора, безтепловых регенеративных сушилок, многоступенчатых систем фильтрации и местных панелей управления. Владельцам нужно только подключить трубопроводы и кабели вне скользя, резко сокращая циклы установки оффшорной платформы.
Поставляемое оборудование охватывает полные серии смещения в диапазоне от 300 Sm³/ч до 1200 Sm³/ч, конфигурированные как тип "-2" (двойные компрессорные блоки) и тип "-3" (тройные компрессорные блоки) с стабильным разрядным давлением в диапазоне от 1000 кПаГ до 1300 кПаГ, удовлетворяя различным потребностям в полезном воздухе и нагрузке воздуха приборов различных морских платформ.

Специальное испытание качества воздуха

Полные испытания качества воздуха были завершены на месте с дифференцированными показателями очистки для полезного воздуха и воздуха приборов строго реализованы:
1 полезный воздух: содержание масла <1 мг/м³, размер твердых частиц ≤5 мкм, общее загрязнение твердых частиц ≤5 мг/м³
2 Инструмент Воздух: Содержание масла <0,1 мг/м³, размер твердых частиц ≤1 мкм, общее загрязнение твердых частиц ≤1 мг/м³
Безтепловая регенеративная сушилка с двумя башнями доставляет сухой воздух с точкой росы давления -40 ℃ последовательно, с циклом сушки, не превышающим 10 минут. Емкостный анализатор точки росы (точность ±2 ℃, время ответа t63 ≤10 с) оснащен для онлайн-мониторинга в режиме реального времени.
3 Полная система очистки принимает два параллельных предварительных фильтра и постточные фильтры, заполненные высокактивным высушителем алюминия. Доступные отверстия зарезервированы на сушилках для замены сушителя на морских участках без прерывания подачи воздуха.

Принятие морской погодной устойчивости и антикоррозионной системы

Чтобы удовлетворить экстремальные морские условия эксплуатации, характеризующиеся широкими температурными диапазонами и высокой солью / влажностью, включая -25 ℃ ~ 37,8 ℃ для Бохайского моря и 2,9 ℃ ~ 38,2 ℃ для Южно-Китайского моря, команда экспертов рассмотрела полную документацию о антикоррозионном покрытии: основы и трубопроводы из углеродной стали подвергаются взрывной очистке до уровня Sa2,5, покрыты трехслойной системой эпоксидного грунта, богатого цинком, эпоксидным промежуточным покрытием оксида микозного железа и полиуретановым верхним покрытием с общей толщиной сухой пленки 335 мк Специальные системы покрытия из нержавеющей стали применяются к трубопроводам и клапанам из нержавеющей стали, все крепления покрыты горячим цинком для защиты от коррозии, а местные панели управления и знаки полностью изготовлены из нержавеющей стали 316L, чтобы выдержать устойчивую эрозию морского соляного распыления.

Обзор соответствия электрических и приборовых систем

Все наружное электрическое и приборное оборудование достигает уровня защиты IP56. Основные двигатели удовлетворяют требованиям к ультравысокой энергоэффективности 2 класса по GB 18613 и IE4, указанным в IEC 60034-30, при этом при поставке предоставляются документы по сертификации CCS, подтверждающие пригодность для морской среды. Панель управления из нержавеющей стали 316L оснащена отогревателями помещений, вторичными схемами и портами связи RS485 MODBUS RTU для беспрепятственного соединения с центральными системами управления платформы. Пассивные сигналы сухого контакта для общей сигнализации неисправности, сигнализации выключения блока и состояния работы/ожидания блока полностью соответствуют спецификациям интерфейса.
Приборные клапаны, передатчики и защитные клапаны используют международно известные марки, перечисленные в Приложении В. Клапаны безопасности имеют сертификат ASME Section VIII UV и сертификаты морской инспекции CCS. Все кабели внутри скользя являются бронированными кабелями морского класса с низким дымом и нулевым содержанием галогенов; Кабели циклы аварийного отключения соответствуют стандарту пожаростойкости IEC 60331. Самоограниченное электрическое тепловое отслеживание оснащено полными документами теплового расчета для полного скольжения.

Функциональные испытания на шум, вибрацию и безопасность

На месте было завершено 4-часовое испытание на непрерывную работу при полной нагрузке, испытание на шум, испытание на гидростатическое давление и испытание на утечку воздушной герметичности. Общий уровень шума, измеренный в 1 метре от поверхности скольжения, контролируется ниже 85 дБ (А). Интегрированные конструкции амортизации вибрации встроены внутри скольжения, устраняя необходимость в вторичном снижении вибрации на палубах платформ. Система поддерживает автоматическое вращение нагрузки, автоматический запуск резервных блоков, вызванных падением давления, защиту от блокировки для низкого давления смазочного масла и высокой температуры / давления, с доступными как ручными, так и автоматическими режимами работы для обеспечения стабильной работы без надзора.

Основные технические особенности, адаптированные к эксклюзивным условиям эксплуатации оффшорной платформы

На этот раз поставленный морский воздушный компрессор представляет собой индивидуальную морскую инженерную модель, полностью соответствующую единым техническим спецификациям закупок CNOOC, с патентованными конструкциями для решения критических болевых точек морских платформ:

1 Высокоэффективное двойновинтовое основное устройство

Двухвинтовый воздушный конец изготовлен в соответствии со стандартами API 619 с прямым приводом (привод ремня запрещен). Номинальные запасы мощности двигателя имеют 110% маржи безопасности, а полный блок достигает уровня 2 или более высокой энергоэффективности, как определено в GB 19153-2019. Отчеты об испытаниях энергоэффективности третьих сторон и скриншоты запросов сети China Energy Label Network предоставляются вместе с поставкой оборудования для сокращения долгосрочного потребления электроэнергии на море. Энергосберегающая приводная система динамически регулирует выходную мощность на основе фактических рабочих нагрузок и вызывает задержку выключения в условиях без нагрузки, чтобы устранить потери энергии на празде.

2 Интегрированная сборка и цифровая доставка

Помимо поставки физического оборудования, Jinjing поставляет 3D-модели STP масштаба 1:1, полные построенные чертежи и структурированные листы данных параметров оборудования, поддерживающие представление, рассмотрение и закрытие онлайн-документов через назначенную платформу цифрового управления CNOOC. Поставляется полный набор руководств по эксплуатации и техническому обслуживанию, одногодичные эксплуатационные запасные части, запчасти для ввода в эксплуатацию и специальные инструменты технического обслуживания, сопровождаемые послепродажными услугами в течение всего жизненного цикла, включая бесплатное обучение по эксплуатации на суше и руководство по установке и вводу в эксплуатацию на оффшорных объектах

3 Полный процесс классификации общества сертификации

Полный скольз воздушного компрессора, сосуды под давлением сушилок и клапаны безопасности все имеют официальные сертификаты инспекции продукции CCS, поставленные с оборудованием. Все отчеты о гидростатических испытаниях, неразрушительных испытаниях (RT/MT/PT) и испытаниях на производительность подписываются и свидетельствуют геодезисты CCS, полностью отвечающие критериям доступа, указанным в Кодексах безопасности для стационарных морских платформ и плавающих производственных установок.

4 Адаптируемая к температуре изоляция и система отслеживания тепла для широких рабочих сред

Чтобы устранить риски замерзания конденсатных трубопроводов в низкотемпературных морских районах, для всех конденсатных и приборных трубопроводов оборудованы самоограничивающиеся электрические теплоотслеживающие и изоляционные покрытия стекловолокна, которые автоматически активируются, когда температура окружающей среды падает ниже 5 ℃, чтобы покрыть круглогодичные условия эксплуатации от холодных зим в Бохайском море до высокотемпературных и высоковлажных условий в Южно

Высокая оценка со стороны экспертов по сертификации, углубление сотрудничества в области локализации морского инженерного оборудования

Во время краткого совещания по принятию ведущая группа CNOOC FAT высоко оценила стандартизированный дизайн, изысканное производство и систему контроля качества в течение всего жизненного цикла Цзиньцина. Полное оборудование полностью удовлетворяет единым техническим спецификациям CNOOC по закупкам, с показателями очистки воздуха, энергоэффективностью, антикоррозионными свойствами моря и функциями блокировки безопасности, все превышающими минимальные требуемые пороги. Цифровая доставка документов и системы сертификации общества полной классификации значительно снижают нагрузку на управление проектными документами и оффшорную эксплуатацию и техническое обслуживание.

Географы филиала CCS в Тяньцзине заявили, что партия воздушного компрессора оснащена хорошей конструктивной безопасностью, квалифицированной конструкцией сосуда под давлением и соответствующими электрическими взрывоопасными и системами управления приборами, отвечающими всем стандартам доступа к долгосрочной безопасной эксплуатации морских объектов, утвержденным Управлением надзора за безопасностью CNOOC ITP (план инспекции и испытаний) был полностью реализован на протяжении всего производства, с полными и надежными записями о нерушительных испытаниях и проверке производительности.

Директор проекта Jinjing отметил, что, опираясь на многолетний опыт исследований и разработок в морском оборудовании для сжатого воздуха, компания продолжает продвигать локализированное производство коммунальных и приборных систем воздуха для оффшорных платформ, создавая полную цепочку обслуживания, охватывающую проектирование, производство, инспекцию и послепродажную поддержку. Успешная приемка и поставка оборудования CNOOC является важной вехой углубленного двустороннего сотрудничества. Цзиньцзин будет продолжать предоставлять услуги по контролю за полным процессом, включая оффшорную установку, ввод в эксплуатацию и специализированную подготовку операторов, а также итеративно оптимизировать высокосмещенные и адаптированные к глубоким водам продукты для скользящих воздушных компрессоров для содействия независимой контролируемости и низкоуглеродному зеленому развитию морской нефтегазовой промышленности Китая.

Гарантия поставки оборудования и последующего обслуживания

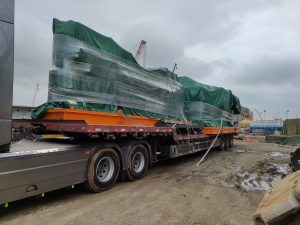

Формальности выпуска для полного оборудования для скользящего воздушного компрессора были завершены до отгрузки. Все фланцы, приборы и интерфейсы трубопровода уплотнены и покрыты защитой от ржавчины. Запасные части и специальные инструменты отдельно упаковываются в водонепроницаемые деревянные ящики с подробными списками упаковки, заводскими отчетами об испытаниях, сертификатами классификации CCS, 3D-моделями и полными наборами технической документации.

Гарантийное обязательство

Оборудование охватывается гарантией в течение 30 месяцев после принятия на объекте или 12 месяцев после ввода платформы в эксплуатацию (в зависимости от того, что наступит раньше). Любые неисправности, возникшие в результате дефектов конструкции, сырья или производства в течение гарантийного периода, будут исправлены бесплатно, включая заменные компоненты и сервисный труд на месте. Jinjing также предоставляет пожизненную техническую поддержку, индивидуальные ежегодные схемы технического обслуживания и технические услуги для модернизации и модификации оборудования.

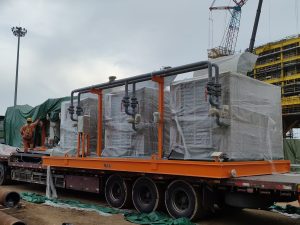

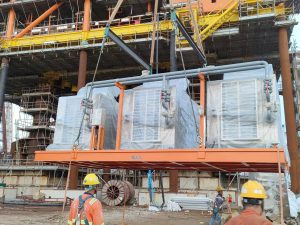

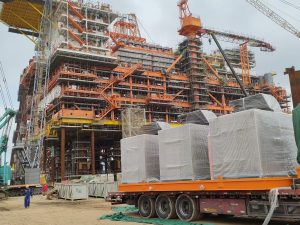

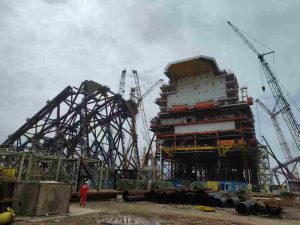

Фактические фотографии установки предыдущих проектов воздушного компрессора оффшорной платформы
